МКШВ
Артикул: ТУ 27.32.13-030-27936155-2022
Кабели универсальные монтажные, управления, контроля и передачи данных, в том числе кабели для систем безопасности, с комбинированной изоляцией, с медными или медными лужеными жилами, с изоляцией из поливинилхлоридного пластиката, сшитого полиолефина, полимерных материалов и композиций не содержащих галогенов и оболочкой из поливинилхлоридного пластиката, полимерных материалов и композиций не содержащих галогенов, в том числе огнестойкие. Кабели могут изготавливаться без экрана, с отдельно экранированными изолированными жилами, парами, тройками, четверками или пятерками, в общем экране или одновременно с экранированными изолированными жилами, парами, тройками, четверками или пятерками и в общем экране и предназначенные для фиксированного межприборного монтажа электрических приборов, аппаратов, устройств, работающий при напряжении до 660 В переменного тока частотой до 1 МГц или постоянным напряжением до 1000 В.
Расшифровка
- — кабель монтажный с комбинированной изоляцией
- — выпресованный ПВХ защитный шланг
- — изоляция из ПВХ пластиката
Технические характеристики
| Сечение жил | 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5 |
| Число жил | для жил 2-61; для пар/троек 1-37 |
| Маркировка жил | цветовая; цифровая |
| Скрутка жил | в сердечник из одиночных жил; в пары; в тройки; |
| Шаг Скрутки витых пар, троек | 14D, где D - диаметр скрученной пары, тройки. |
| Монтажные изгибы | 6D, где D - диаметр кабеля |
| Рабочее напряжение | переменное - 660 В частоты до 400Гц; постоянное - до 1400 В |
| Испытание кабелей переменным напряжением частотой 50 Гц |
2000 В |
| Электрическое сопротивление жил | по ГОСТ 22483-2012 |
| Максимальная индуктивность при t° = +20°C | не более 0,9 мГн/км при частоте 1,0 кГц |
| Оммическая ассиметрия | не более 3% |
| Повышенная температура окружающей среды | до плюс 70 °С |
| Пониженная температура окружающей среды | до минус 50 °С |
| Монтаж без предварительного нагрева при температуре не ниже: | минус (15±2) ºС |
| Огнестойкость | отсутствует |
| Повышенная влажность воздуха 98% при темпера-туре до 35°С | выдерживает |
| Стойкость к воздействию воды | отсутствует |
| Стойкость к продольному распространению воды | отсутствует |
| Стойкость к воздействию плесневых грибов | стойкий |
| Стойкость к динамическому воздействию пыли | стойкий |
| Стойкость к воздействию инея | стойкий |
| Сохраняемость | 25 лет |
| Срок службы | 25 лет |
| Соответствие по ГОСТ 12.2.007.0-75 требованиям безопасности к электротехническим изделиям | обеспечена |
| Соответствие по ГОСТ 12.2.007.14-75 требованиям безопасности к кабелям и кабельной арматуре | обеспечена |
| Соответствие концепции искробезопасной системы полевой шины (FISCO) (ГОСТ Р МЭК 60079-27-2012) | Соответсвует, дополняется маркировкой литерой "i" |
| Экологическая безопасность | обеспечена |

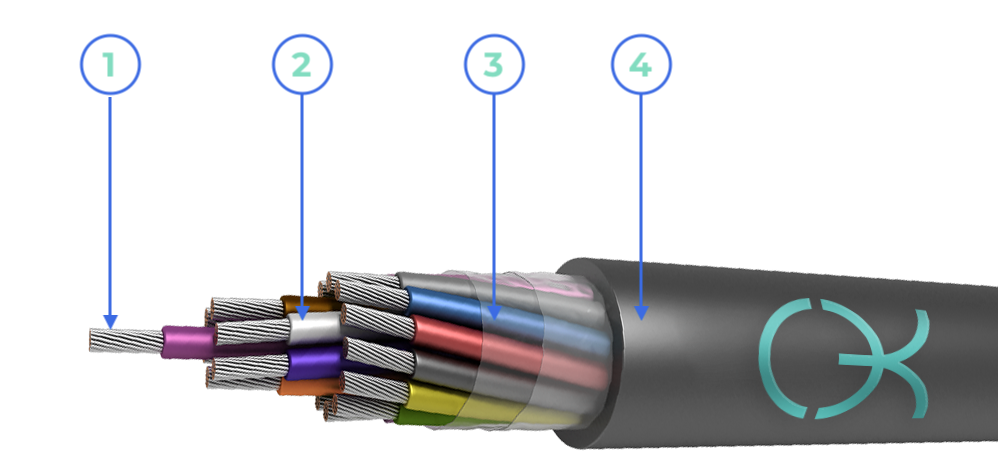

Конструкция
- Медная лужённая или нелужённая многопроволочная токопроводящая жила, 4 или 5 класса гибкости.
- Изоляция из поливинилхлоридного пластиката.
- Разделительный слой (пленка ПЭТ).
- Оболочка из поливинилхлоридного пластиката.
Важную роль в современной электронике играют кабели контроля и передачи данных. Они используются для транспортировки сигналов и данных между различными устройствами и системами.
Что такое кабель монтажный МКШВ?
МКШВ — кабель с медными гибкими жилами, с изоляцией и оболом из поливинилхлоридного пластика.
Кабель МКШВ производства ООО ПО «СмоленскЭлектроКабель» имеет следующие преимущества:
- огнестойкий,
- имеет пластмассовую изоляцию,
- обладает высокой гибкостью,
- надёжно защищены от влаги и умеренного механического воздействия,
- оболочка не распространяет горения,
- рассчитан на переменное напряжение до 500 В частоты до 400 Гц или на постоянное напряжение до 750 В
Кабель монтажный МКШВ имеет защитный шланг из безгалогеновой полимерной композиции. В компании «СмоленскЭлектроКабель» можно приобрести кабель монтажный МКШВ, цена которого будет наиболее привлекательна даже в непростой экономической ситуации.
Кабель монтажный МКШВ любого сечения и маркоразмера вы всегда можете приобрести в компании «СмоленскЭлектроКабель».
Эти кабели обеспечивают межприборное соединение электронных устройств, которые работают на малых токах, например:
- всевозможные реле,
- датчики,
- сервоприводы,
Кабель компании «СмоленскЭлектроКабель»:
- устойчив к всевозможным изгибам и нагрузкам ударного характера,
- работает в сетях переменного напряжения до 500 либо постоянного до 750 В,
- удобен при монтаже, так как имеет малый наружный диаметр.
Качественная продукция нашей компании может быть доставлена в любой регион России, Беларусь или Казахстан!
Маркировка жил кабеля МКШВ при общей скрутке
- Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм, каждая жила имеет свой отличительный цвет. Допускается маркировка с использованием счетной пары в каждом повиве, при этом цвет жил счётной пары должен отличаться друг от друга и от остальных жил. В каждом отдельном повиве (ряду) кабеля должно быть по одной жиле красного и синего цветов - они стоят рядом и называются счетной парой, остальные белые. Красным цветом обозначается направляющая жила, она предназначена для определения направления, в котором должен быть произведен отсчет для нахождения искомой жилы. Счетная жила - синяя, она предназначенная для нахождения искомой жилы, путем отсчета от нее.
- Цифровая маркировка наносится печатным способом, цвет цифр должен быть контрастным по отношению к основному цвету жил, низ цифры должен быть подчеркнут. Счет цифр начинается с единицы, каждая жила имеет уникальный номер.
Маркировка жил кабеля МКШВ при парной скрутке
- Цветовая маркировка должна быть сплошной или в виде продольной полосы шириной не менее 1 мм, каждая пара имеет 2 жилы - 1 белого цвета и 1 уникального цвета.
- Цифровая маркировка наносится печатным способом, цвет цифр должен быть контрастным по отношению к основному цвету жил, низ цифры должен быть подчеркнут. Счет цифр начинается с единицы, каждая пара имеет уникальный номер на одной из жил.
Применение
- Кабели монтажные многожильные с поливинилхлоридной изоляцией и оболочкой используются для фиксированного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 500 В частотой до 400 Гц или постоянном напряжении до 750 В;
Сечения и маркоразмеры
1х0,5
2х0,5
3х0,5
4х0,5
5х0,5
6х0,5
7х0,5
8х0,5
9х0,5
10х0,5
11х0,5
12х0,5
13х0,5
14х0,5
15х0,5
16х0,5
17х0,5
18х0,5
19х0,5
20х0,5
21х0,5
22х0,5
24х0,5
27х0,5
30х0,5
37х0,5
40х0,5
1х2х0,5
2х2х0,5
3х2х0,5
4х2х0,5
5х2х0,5
6х2х0,5
7х2х0,5
8х2х0,5
9х2х0,5
10х2х0,5
11х2х0,5
12х2х0,5
13х2х0,5
14х2х0,5
15х2х0,5
16х2х0,5
17х2х0,5
18х2х0,5
19х2х0,5
20х2х0,5
21х2х0,5
22х2х0,5
24х2х0,5
27х2х0,5
30х2х0,5
1х0,75
2х0,75
3х0,75
4х0,75
5х0,75
6х0,75
7х0,75
8х0,75
9х0,75
10х0,75
11х0,75
12х0,75
13х0,75
14х0,75
15х0,75
16х0,75
17х0,75
18х0,75
19х0,75
20х0,75
21х0,75
22х0,75
24х0,75
27х0,75
30х0,75
37х0,75
40х0,75
1х2х0,75
2х2х0,75
3х2х0,75
4х2х0,75
5х2х0,75
6х2х0,75
7х2х0,75
8х2х0,75
9х2х0,75
10х2х0,75
11х2х0,75
12х2х0,75
13х2х0,75
14х2х0,75
15х2х0,75
16х2х0,75
17х2х0,75
18х2х0,75
19х2х0,75
20х2х0,75
21х2х0,75
22х2х0,75
24х2х0,75
27х2х0,75
30х2х0,75
1х1,0
2х1,0
3х1,0
4х1,0
5х1,0
6х1,0
7х1,0
8х1,0
9х1,0
10х1,0
11х1,0
12х1,0
13х1,0
14х1,0
15х1,0
16х1,0
17х1,0
18х1,0
19х1,0
20х1,0
21х1,0
22х1,0
24х1,0
27х1,0
30х1,0
37х1,0
40х1,0
1х2х1,0
2х2х1,0
3х2х1,0
4х2х1,0
5х2х1,0
6х2х1,0
7х2х1,0
8х2х1,0
9х2х1,0
10х2х1,0
11х2х1,0
12х2х1,0
13х2х1,0
14х2х1,0
15х2х1,0
16х2х1,0
17х2х1,0
18х2х1,0
19х2х1,0
20х2х1,0
21х2х1,0
22х2х1,0
24х2х1,0
27х2х1,0
30х2х1,0
1х1,5
2х1,5
3х1,5
4х1,5
5х1,5
6х1,5
7х1,5
8х1,5
9х1,5
10х1,5
11х1,5
12х1,5
13х1,5
14х1,5
15х1,5
16х1,5
17х1,5
18х1,5
19х1,5
20х1,5
21х1,5
22х1,5
24х1,5
27х1,5
30х1,5
37х1,5
40х1,5
1х2х1,5
2х2х1,5
3х2х1,5
4х2х1,5
5х2х1,5
6х2х1,5
7х2х1,5
8х2х1,5
9х2х1,5
10х2х1,5
11х2х1,5
12х2х1,5
13х2х1,5
14х2х1,5
15х2х1,5
16х2х1,5
17х2х1,5
18х2х1,5
19х2х1,5
20х2х1,5
21х2х1,5
22х2х1,5
24х2х1,5
27х2х1,5
30х2х1,5
1х2,5
2х2,5
3х2,5
4х2,5
5х2,5
6х2,5
7х2,5
8х2,5
9х2,5
10х2,5
11х2,5
12х2,5
13х2,5
14х2,5
15х2,5
16х2,5
17х2,5
18х2,5
19х2,5
20х2,5
21х2,5
22х2,5
24х2,5
27х2,5
30х2,5
37х2,5
40х2,5
1х2х2,5
2х2х2,5
3х2х2,5
4х2х2,5
5х2х2,5
6х2х2,5
7х2х2,5
8х2х2,5
9х2х2,5
10х2х2,5
11х2х2,5
12х2х2,5
13х2х2,5
14х2х2,5
15х2х2,5
16х2х2,5
17х2х2,5
18х2х2,5
19х2х2,5
20х2х2,5
21х2х2,5
22х2х2,5
24х2х2,5
27х2х2,5
30х2х2,5
ГОСТ 31996-2012
Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0.66; 1 и 3 кВ Общие технические условия
с 01.01.2014 по н.в.
Часто задаваемые вопросы
Как узнать цену на кабель?
Цена на монтажный кабель зависит от различных факторов и исполнений. Чтобы узнать цену на кабель, отправьте запрос на почту info@selcab.ru, и сегодня же мы вышлем Вам на него предложение. Каждое ваше письмо попадает в CRM: менеджер просто не может его не заметить и не уйдет с работы, пока не ответит.
Какие продукты есть в наличии?

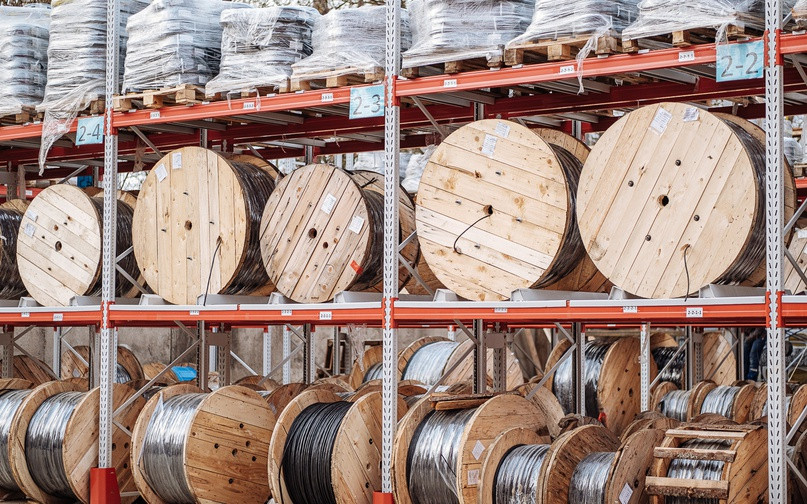

Мы работаем по концепции интеллектуального склада. Система следит за движением товара на всех этапах: прием, хранение, резервирование и отгрузка. Мы всегда знаем, сколько кабеля есть в наличии, сколько времени займет исполнение вашего заказа с учетом остатков готовой продукции и сырья. Менеджер ответит на ваш запрос день в день. Если информация нужна регулярно, подпишитесь на рассылку мы будем присылать данные по складским остаткам ежедневно.
